Система контроля наличия газа и жидких углеводородов НХ108.000

Система контроля НХ108.000 предназначена для обнаружения утечек газообразных и жидких фракций углеводородов через микротрещины в стенках теплообменников в охлаждающую жидкость. Теплоносителем могут выступать вода, либо водные растворы на основе этиленгликоля с концентрацией до 65%.

Описание и принцип работы:

Система контроля представляет собой комплекс, состоящий из Уловителя НХ107.хх.000, двух сигнализаторов раздела фаз СРФ НХ64.000 и блока искрозащиты БРИЗ НХ71.000.

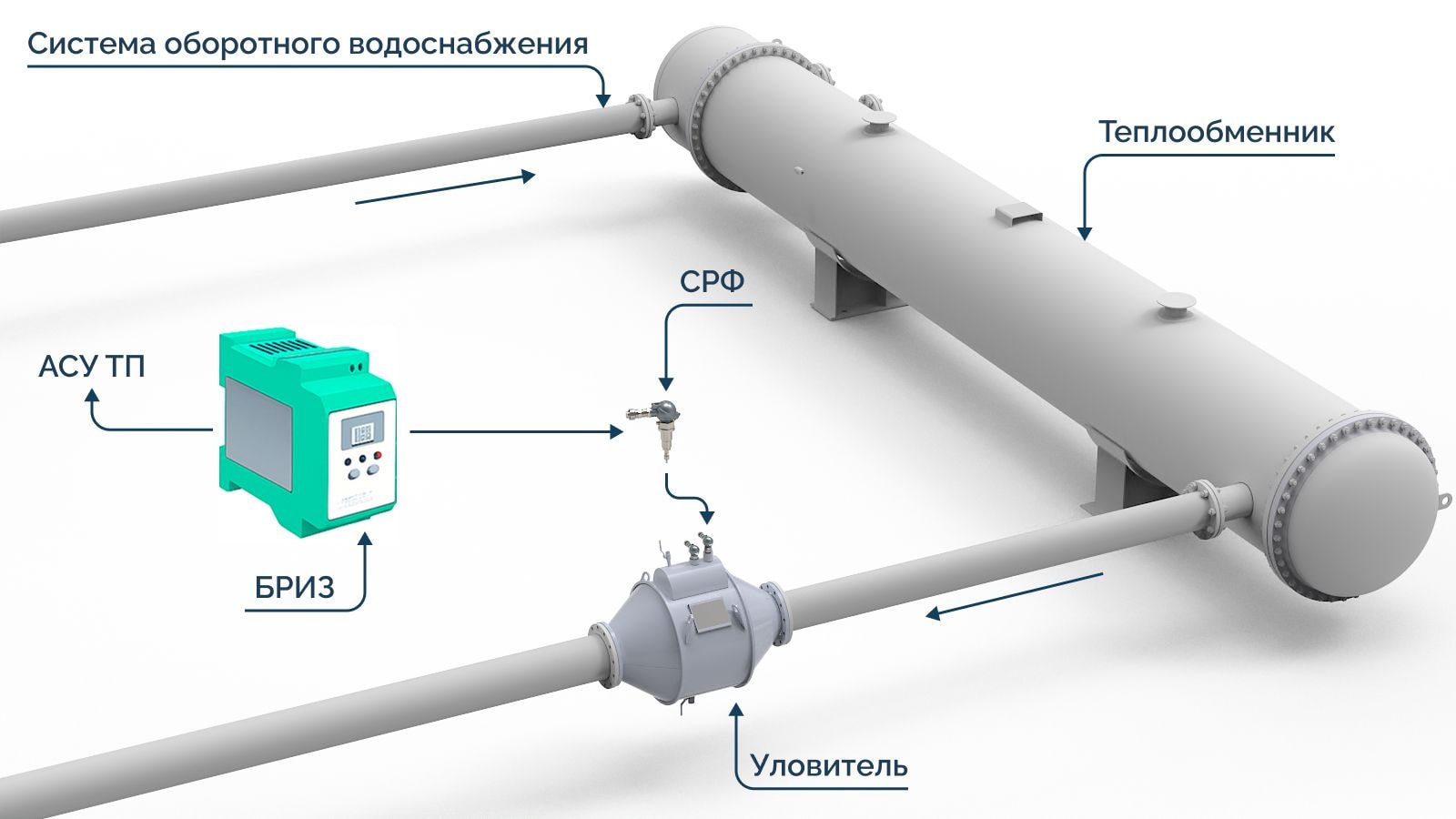

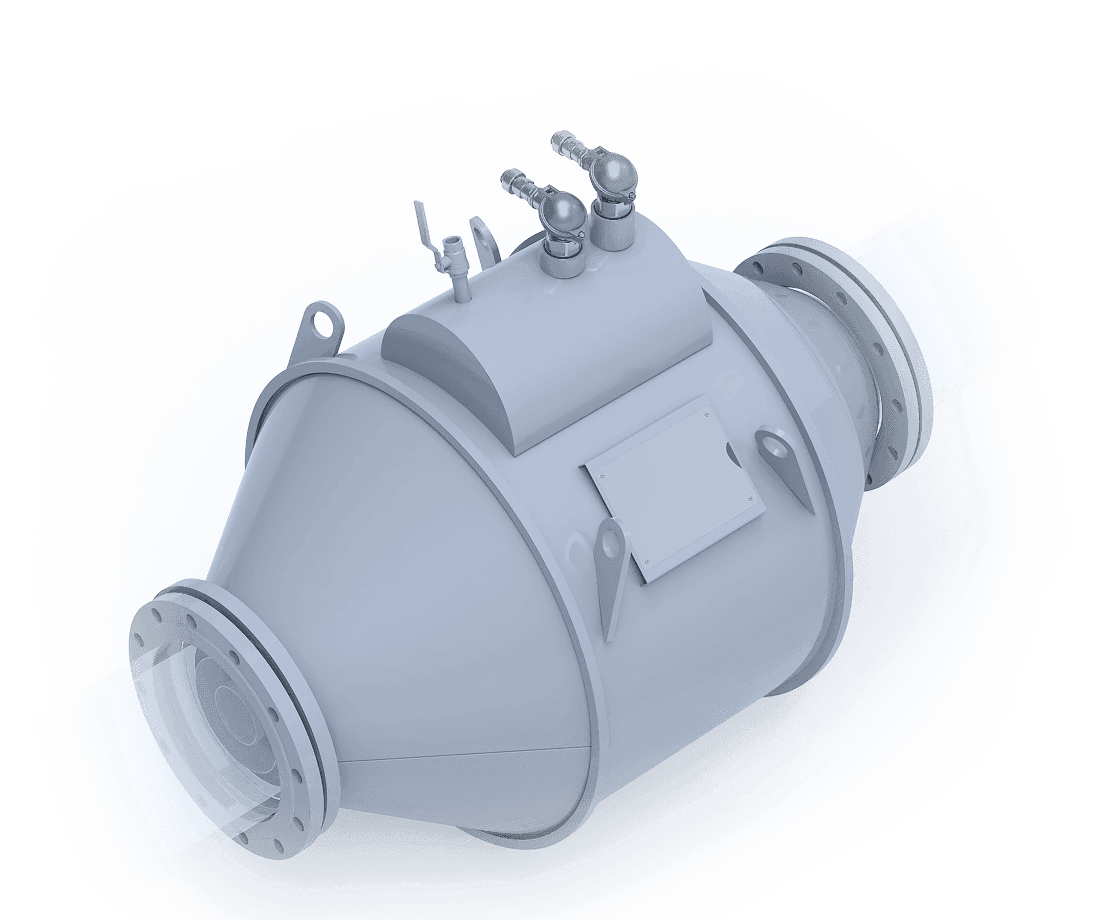

Уловитель устанавливается на контур оборотного водоснабжения (либо другой охлаждающей жидкости) после теплообменного аппарата. Его задачей является удержание растворенных пузырьков газообразной, либо жидкой углеводородной фракции с плотностью не более 800 кг/м³. Углеводородная фракция собирается в верхней части уловителя в накопителе, где установлены сигнализаторы СРФ. По мере увеличения углеводородной подушки, происходит вначале предупредительная, а затем аварийная сработка сигнализатора с отправкой сигнала на блок БРИЗ НХ71.000. Таким образом, диспетчер установки получает своевременный сигнал о негерметичности внутренних устройств теплообменника.

Применение системы НХ108.000 на предприятия нефтепереработки и нефтехимии позволяет:

1. Получать информацию о негерметичности теплообменных аппаратов в режиме реального времени, которую невозможно получить кроме как в ходе плановой диагностики.

2. Предотвращать техногенные аварии при скоплении взрывопожароопасных, токсичных газов в коллекторах и отстойниках системы оборотного водоснабжения;

3. Организацию своевременных ремонтов теплообменных аппаратов;

4. Обеспечение экологичности сточных вод за счет контроля утечек жидких углеводородов.

ВАЖНО:

- Система контроля углеводородов НХ108.000 не является метрологической, т.к. не производит измерение количества улавливаемого вещества, поэтому на нее не распространяются правила эксплуатации средств измерений и не требуется периодическая поверка.

- Система НХ108 сертифицирована в соответствии законодательством РФ о техническом регулировании. Всю разрешительную документацию можно скачать в разделе Документы.
